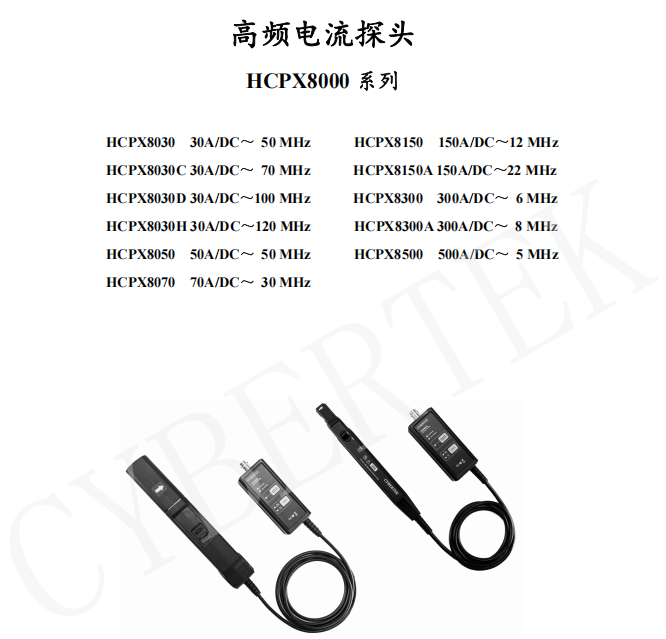

知用高頻交直流電流探頭HCPX8070(70A/DC～ 30 MHz)

型　　號：HCPX8070

名　　稱：知用高頻交直流電流探頭HCPX8070(70A/DC～ 30 MHz)

品　　牌：知用電子

分　　類：通用電子測試 > 示波器探頭配件

簡　　述：

HCPX8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度。

申請服務

立即咨詢

產品詳情

產品詳情

HCPX8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度。和智能探頭控制器搭配使用，探頭可以和市面上大部分主流的品牌示波器進行通訊，自動設置衰減比、阻抗、延時時間等。解決了長期以來用戶使用第三方通用示波器探頭必須手動設置探頭參數的困難，實現和示波器專用接口探頭一樣的用戶體驗，且不受單一品牌示波器限制。如果不需要智能控制功能，客戶也可以直接用適配器供電（不可以使用示波器的USB口給探頭供電），進行電流測量。

產品電氣規格

小鉗口

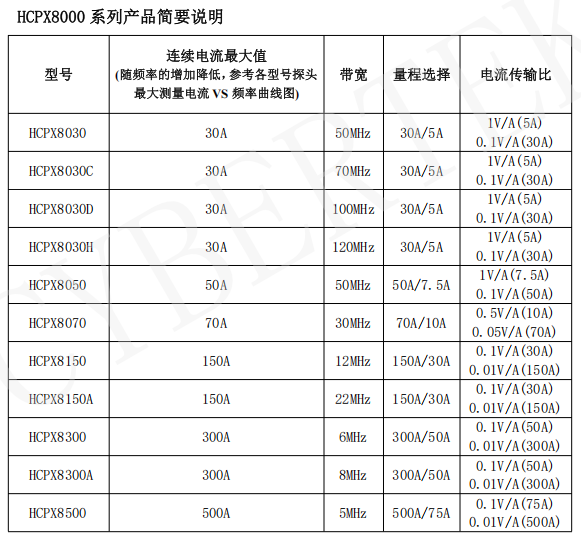

型號	HCPX8030(C/D/H)		HCPX8050		HCPX8070
帶寬(-3dB)	HCPX8030	DC-50MHz(圖1.a)	DC-50MHz (圖4)		DC-30MHz (圖7)
	HCPX8030C	DC-70MHz(圖1.b)
	HCPX8030D	DC-100MHz(圖1.c)
	HCPX8030H	DC-120MHz(圖1.d)
上升時間	HCPX8030	≤7ns	≤7ns		≤11.6ns
	HCPX8030C	≤5ns
	HCPX8030D	≤3.5ns
	HCPX8030H	≤2.92ns
連續電流最大值	HCPX8030	30Arms（圖2.a）	50Arms (圖5)		70Arms (圖8)
	HCPX8030C	30Arms（圖2.b）
	HCPX8030D	30Arms（圖2.c）
	HCPX8030H	30Arms（圖2.d）
峰值電流	50Apk		75Apk		100Apk
量程	5A	1X衰減	7.5A	1X衰減	10A	2X衰減
量程	30A	10X衰減	50A	10X衰減	70A	20X衰減
過流報警值	5A	≥5APk	7.5A	≥7.5APk	10A	≥10APk
過流報警值	30A	≥50APk	50A	≥75APk	70A	≥100APk
電流傳輸比	5A	1V/A	7.5A	1V/A	10A	0.5V/A
電流傳輸比	30A	0.1V/A	50A	0.1V/A	70A	0.05V/A
分辨率	5A	1mA	7.5A	1mA	10A	2mA
分辨率	30A	10mA	50A	10mA	70A	20mA
精度 (DC,45-66Hz最大連續電流)	5A	±1%±1mA	7.5A	±1%±1mA	10A	±1%±2mA
精度 (DC,45-66Hz最大連續電流)	30A	±1%±10mA	50A	±1%±10mA	70A	±1%±20mA
輸入阻抗	HCPX8030	參考圖（3.a）	參考(圖6)		參考(圖9)
	HCPX8030C	參考圖（3.b）
	HCPX8030D	參考圖（3.c）
	HCPX8030H	參考圖（3.d）
延時（探頭主機 +1m BNC)	參考（圖19）
終端負載要求	≥100kΩ
供電方式	DC 5V/2A（標配適配器）
絕緣線電壓	300V CAT I
安全符合標準	EN61010-1: 2010+A1:2019 EN 61010-2-032:2019
EMC符合標準	EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
